Esta guía explicará los fundamentos de la regulación de las luces LED con reguladores TRIAC.

Los LED regulables pueden marcar una gran diferencia en el aspecto y la sensación de su espacio de trabajo. Puede resultar confuso adentrarse en el mundo de las luces regulables, con términos como TRIAC, tiristores y ondas sinusoidales.

Este artículo explica los reguladores TRIAC en detalle y te da los conocimientos para instalar tus propias luces led regulables.

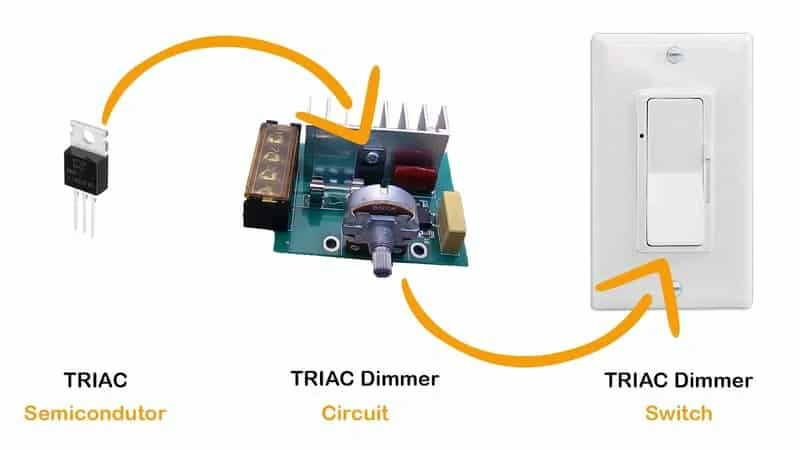

Qué son los reguladores TRIAC

TRIAC se utiliza para regular la intensidad de las bombillas en varios modelos de interruptores reguladores. En el mercado existen tantos reguladores de luz como tecnologías de iluminación. luz Estos reguladores funcionan con bombillas fluorescentes compactas (CFL), incandescentes, halógenas y algunas bombillas LED.

El TRIAC (Triodo Para Corriente Alterna), también conocido como tiristor, es un semiconductor que limita la cantidad de flujo de CA a través de un luz. Tiristores tienen una estructura única de tres electrodos formada por un cátodo y un ánodo. Los reguladores tiristores sólo funcionan si la corriente circula activamente por la puerta.

Si circula corriente por la puerta, el circuito se cierra y la bombilla se enciende. Si detienes el flujo de corriente a la compuerta, la bombilla se apagará. Las bombillas estándar funcionan a máxima potencia gracias a un suministro constante de electricidad. Un dimmer TRIAC, sin embargo, limita la corriente a impulsos y los envía a la bombilla.

Parece tenue porque la bombilla se enciende y se apaga cientos de veces por segundo. La bombilla será mucho más oscura si los impulsos eléctricos se retrasan más. Los reguladores TRIAC ofrecen una forma cómoda y sencilla de controlar su sistema de iluminación. Puedes utilizar un dial para regular fácilmente las luces de tu casa.

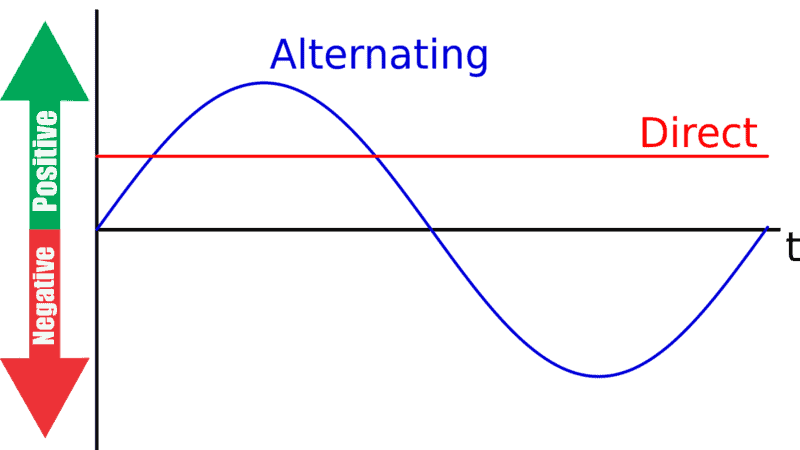

1.Regulación CA vs. Regulación CC

Corriente continua (CC) es el flujo de electricidad a un ritmo constante. Regular la corriente continua es tan fácil como conectar una bombilla a una fuente de alimentación con un limitador de corriente variable. La corriente alterna es un flujo sinusoidal que va de positivo a negativo. Los reguladores de corriente continua reducen la corriente positiva, pero no la negativa.

Un TRIAC es un circuito especializado que atenúa los dispositivos de CA. Los reguladores TRIAC utilizan tiristores para permitir que la CA fluya tanto negativa como positivamente. Para obtener la máxima atenuación de CA, se necesitará un atenuador TRIAC.

2. Oscurecimiento del borde de ataque Oscurecimiento del borde de ataque

La atenuación por flanco de subida es una técnica que detiene el flujo de corriente alterna cuando la forma de onda sinusoidal llega a 0 y lo reinicia en cuanto alcanza su pico. TRIAC, un controlador de atenuación de vanguardia, proporciona a las bombillas una oleada de electricidad cada medio ciclo de CA.

Es lo contrario de la atenuación por flanco de subida. Sólo se utiliza para dispositivos electrónicos sensibles, como los LED, que pueden dañarse por una subida brusca de la corriente. A efectos de marketing, los reguladores de borde de salida han pasado a denominarse reguladores LED-Ready. Los reguladores TRIAC están disponibles en dos configuraciones: reguladores de borde de ataque o reguladores de borde de salida.

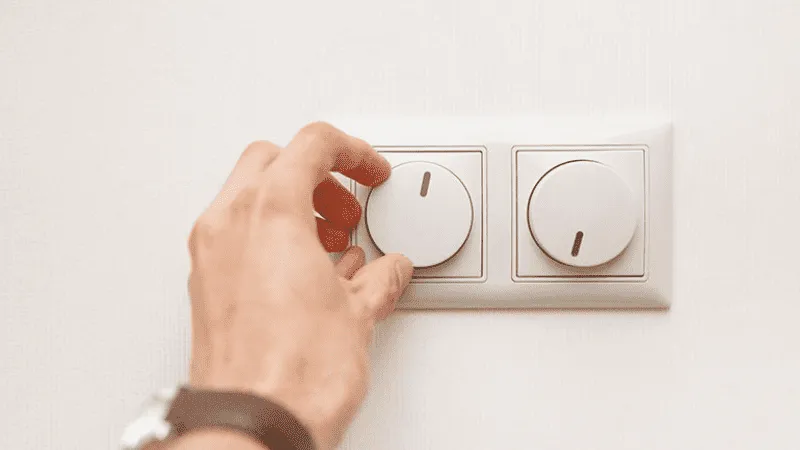

Tipos y aplicaciones de los reguladores de intensidad

Los reguladores TRIAC pueden mejorarse aún más instalándolos en diferentes carcasas de interruptores. El circuito de regulación sólo es capaz de atenuación de una luz a la vez. Cuando se instala en un interruptor con varias ubicaciones, el atenuador TRIAC puede atenuar las luces de más de una ubicación.

El interruptor dimmer de luz más popular puede acomodar un dimmer TRIAC.

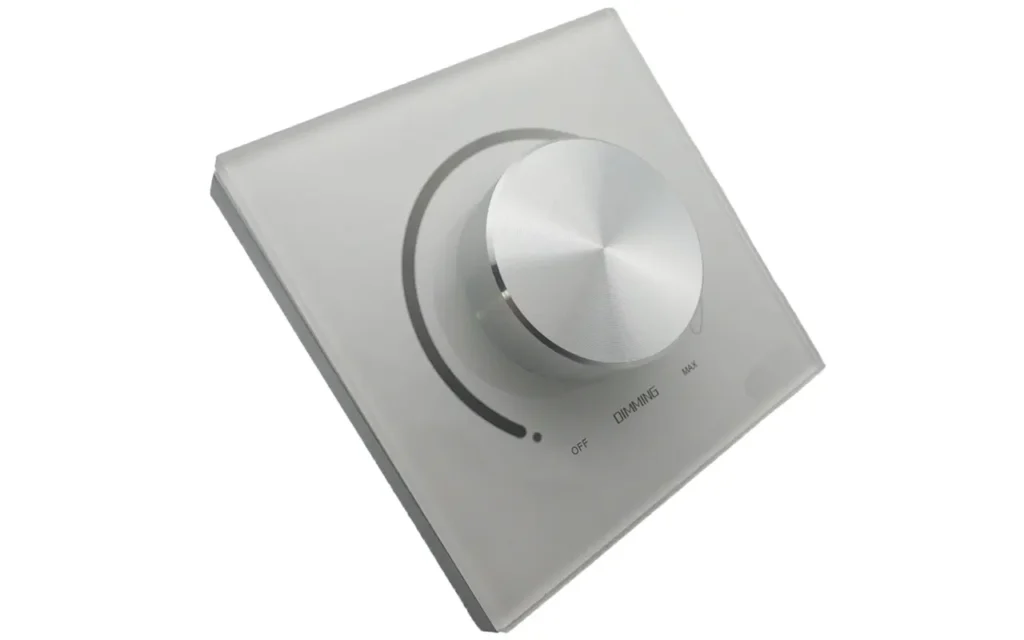

1. Interruptores unipolares

Un interruptor de regulación unipolar controla una luz a la vez. El interruptor utiliza un sistema de tres hilos compuesto por un hilo activo (caliente), neutro y tierra. Este es el dimmer TRIAC estándar. Los interruptores unipolares están equipados con un único interruptor de encendido/apagado y un dial deslizante o mando que controla el brillo.

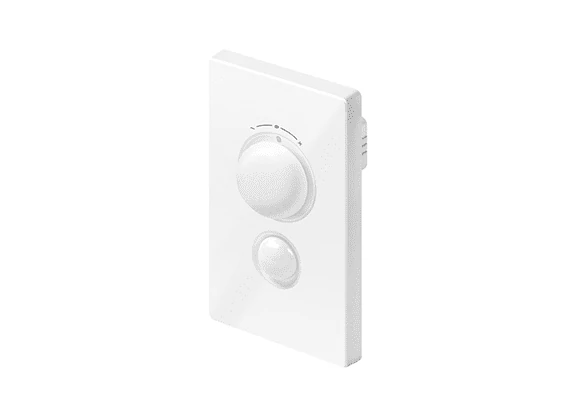

2. Interruptores 3 vías/4 vías

Los reguladores de tres vías son dispositivos eléctricos complejos que controlan dos o más luces desde interruptores diferentes. El cable neutro se sustituye por dos cables viajeros. Estos cables de viaje conectan el interruptor de tres vías a otro interruptor situado en un lugar diferente.

Los sistemas de iluminación Leading Edge se controlan mediante interruptores de cuatro vías. La atenuación por flanco de subida interrumpe el flujo de CA cuando la forma de onda sinusoidal llega a 0 y lo reinicia cuando alcanza su pico.

El driver de regulación TRIAC es una tecnología de vanguardia que suministra una oleada de electricidad a las bombillas cada medio ciclo de CA.

3. Interruptores multisede

Los reguladores multiubicación representan una versión mejorada del regulador de 4 vías. Estos interruptores le permiten controlar su sistema de iluminación en más de un lugar.

También puede utilizar interruptores de varias posiciones para crear zonas con regulación variable. En tu espacio de trabajo, puedes utilizar simultáneamente dos tipos de regulación diferentes. La precisión y el control de estos reguladores son cruciales para iluminación de grandes espacios abiertos.

4. Interruptores enchufables

Los interruptores enchufables deben conectarse a la toma de corriente. Estos interruptores se parecen más a un alargador que a un interruptor de regulación. Para regular la intensidad de tu lámpara de pie o de escritorio, conéctala a un interruptor enchufable. Para las lámparas se recomiendan bombillas LED regulables.

Algunos Luces LED no pueden regularse y, por lo tanto, son incompatibles con un regulador de intensidad. Los interruptores enchufables son una opción estupenda para quienes no quieren complicarse la vida instalando un regulador de intensidad permanente en su toma de corriente.

5. Interruptores inteligentes

Los reguladores inteligentes están equipados con un transmisor que puede conectarse a tu smartphone. Puedes controlar tu iluminación desde cualquier lugar.

Puede controlar el iluminación del hogar desde su oficina, ya que las instrucciones para la regulación inteligente se envían a través de Internet y de una conexión inalámbrica.

Los reguladores inteligentes le permiten programar la hora de sus luminarias. Por ejemplo, puedes configurar las luces de tu casa para que se enciendan automáticamente al atardecer mediante la aplicación para smartphone.

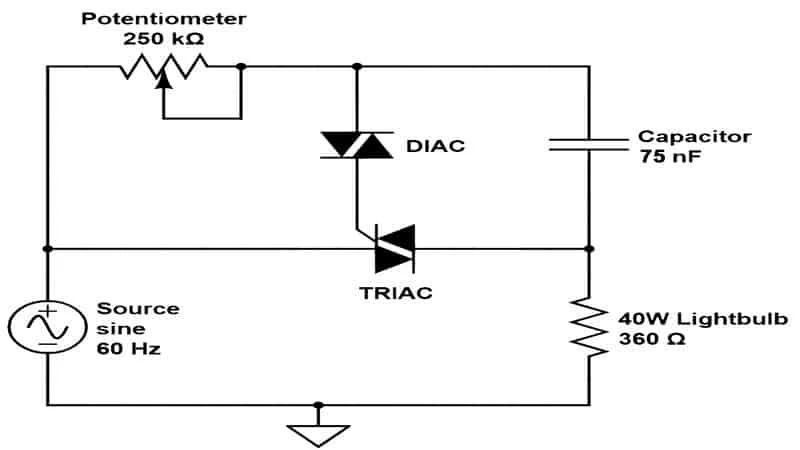

¿Cómo funciona un regulador TRIAC?

Estos reguladores combinan dispositivos electrónicos básicos, como potenciómetros y condensadores, en una secuencia determinada para producir impulsos de corriente alterna.

Los diagramas de circuito pueden ser confusos, pero la regulación TRIAC tiene un proceso sencillo.

Este artículo simplifica las complejidades de la regulación TRIAC en pasos sencillos y fáciles de entender.

Paso 1: Comprender los tiristores

A tiristor, un semiconductor con tres electrodos, permite que la corriente bidireccional (CA positiva y negativa) fluya entre el cátodo y el ánodo. Esto sólo es posible cuando se ha cargado el tercer electrodo.

Los interruptores TRIAC dimmer suministran una pequeña ráfaga eléctrica a la puerta en intervalos predeterminados. La puerta se abrirá y cerrará más de 50 veces por segundo.

Por tanto, la electricidad sólo fluye por el tiristor de forma intermitente y no continua. La compuerta permitirá que fluya más electricidad a través de los LED en cada impulso si se activa al comienzo de una onda sinusoidal.

Si la compuerta se activa hacia el final del ciclo sinusoidal se enviará menos electricidad al Luz LED.

Paso 2: Automatización de condensadores

Los condensadores, que son pequeños dispositivos electrónicos que almacenan energía eléctrica y la liberan después de haberse cargado por completo, son los más pequeños de todos los componentes electrónicos. El interruptor de regulación TRIAC coloca una pequeña capacitancia cerca del electrodo de puerta.

Mientras el condensador se carga, la puerta está cerrada y no puede pasar corriente a la luz LED. Una vez que el condensador se ha cargado por completo, se activa la puerta y se enciende la bombilla.

La puerta volverá a cerrarse cuando la onda de CA cambie de positiva a negativa. Será necesario cargar el condensador con tensión negativa y volver a activar la puerta.

La capacitancia de un condensador (capacidad de almacenar energía) determina su velocidad de carga. La capacitancia de los condensadores más grandes es mayor, por lo que necesitarán más electricidad para cargarse.

Paso 3 - Control por potenciómetro

Los potenciómetros son resistencias variables que pueden utilizarse para controlar la temporización del disparo de la puerta. Los potenciómetros suelen tener forma de dial o mando, similar a los de los equipos de sonido.

Los potenciómetros alteran la resistencia de los atenuadores TRIAC, lo que a su vez modifica la corriente que va al condensador. Esto, a su vez, afecta a la duración de los impulsos de la fuente de luz.

Un dimmer TRIAC no utiliza un controlador digital inteligente. La temporización del disparo de la puerta se controla mediante valores de condensadores y resistencias calculados matemáticamente.

Paso 4: Control del regulador TRIAC

El regulador TRIAC impide que la tensión llegue a la fuente de luz. Los potenciómetros y condensadores suministran impulsos cortos de corriente a la luz. Cuanto más largo sea el pulso, más brillante y tenue será.

Más información sobre el regulador TRIAC en el vídeo:

Ventajas e inconvenientes de un regulador TRIAC

Un dimmer TRIAC (Triode For Alternating Current), es un dispositivo de control ampliamente utilizado para regular la salida de lámparas incandescentes o halógenas. Es importante comprender los pros y los contras de cada tipo de regulador antes de tomar decisiones relativas a la iluminación en entornos comerciales y residenciales.

1. Eficiencia de costes

Un driver de regulación TRIAC típico para soluciones de iluminación a pequeña escala es significativamente más rentable que la tecnología de regulación.

Un dimmer TRIAC está formado por un tiristor y un potenciómetro con un condensador. Los diseños y las carcasas de lujo de los interruptores reguladores son lo que aumenta el coste.

El bajo coste de los interruptores TRIAC de regulación los convierte en una gran opción para edificios pequeños, como oficinas y viviendas.

2. Soporte de alta tensión

Los controles de regulación TRIAC son una buena opción para los dispositivos eléctricos que funcionan a alta tensión. Casi todos los dispositivos de atenuación TRIAC están clasificados para unos pocos cientos de voltios.

En BTA24 El dimmer Triac es capaz de soportar un máximo de 800v a 25amps. Por otro lado, los reguladores LED de CC no están diseñados para manejar esta alta tensión de entrada.

3. Fácil instalación

Los reguladores vienen como unidades individuales que se instalan fácilmente en el cableado existente de su hogar. La mayoría de las veces, sólo hay que cambiar el interruptor de pared.

La comodidad de estos reguladores es su mayor argumento de venta. Esto reduce la barrera de entrada para los recién llegados, e incluso los novatos pueden instalar estos reguladores con algunos conocimientos.

4. Fiabilidad

Un dimmer semiconductor utiliza una tecnología puramente analógica. No será pirateado ni incompatible con las actualizaciones de firmware.

Es más difícil y lleva más tiempo cablear accesorios de iluminaciónpero es el más fiable. Conectar un dimmer TRIAC a una toma de corriente lo mantendrá allí durante muchos años, y realizará su función fija.

5. Controladores de atenuación con un controlador de atenuación más débil

El atenuador TRIAC es un sencillo dispositivo eléctrico que puede utilizarse con LED de corriente alterna.

Un sistema de regulación TRIAC LED tiene un alcance menor que otros sistemas de regulación. Esta técnica de regulación se basa en la tensión alterna y se limita al ciclo de corriente alterna.

6. Más eficiencia energética

Un dimmer TRIAC utiliza una gran cantidad de corriente alterna, pero sólo una pequeña parte llega a las luminarias. Al trabajar con tensiones elevadas se produce una cierta pérdida de potencia. Esto compromete la eficiencia eléctrica en favor de una compatibilidad más amplia.

Soluciones de atenuación de consumo - TRIAC vs. PWM vs. 0-10v

La regulación TRIAC no representa la única solución de regulación disponible en el mercado. PWM es otra tecnología de regulación para LED que se ha adoptado ampliamente en los últimos años.

La regulación PWM funciona de forma similar a un regulador TRIAC. Enciende y apaga las luces LED varias veces por segundo para dar la apariencia de atenuación.

Regulación TRIAC

La regulación TRIAC utiliza un método analógico para cortar la corriente que circula por un dispositivo eléctrico. La regulación analógica es un método físico de regulación que no requiere software informático para accionar el interruptor.

La fuente de alimentación transmite una señal de CA completa. Sin embargo, el regulador TRIAC sólo permite que lleguen pequeñas cantidades de corriente a la bombilla. La regulación TRIAC sólo puede realizarse con una fuente de alimentación de CA.

Regulación PWM

La regulación PWM es una técnica de regulación digital (que utiliza un microcontrolador) y una alternativa en CC a los reguladores TRIAC. Enciende y apaga rápidamente la fuente de alimentación, con lo que el aparato eléctrico recibe menos corriente.

Un sistema de control PWM tiene que encenderse y apagarse casi 100 veces por segundo para evitar el parpadeo de las luces.

Las fuentes de alimentación de CC son las únicas que pueden conmutarse de apagado a encendido, porque la corriente es constante. Hardware informático, como RGB Iluminación LED y ventiladores de PC, suelen utilizar un regulador PWM.

Regulación 0-10V

El método de regulación 0-10V (o 1-10v) es analógico, e implica que un regulador envíe señales eléctricas entre 0 y 10 voltios.

A continuación, el controlador LED receptor ajusta el brillo en función de la tensión. 0v es el brillo más bajo y 10v el más alto. Esta técnica de regulación sólo es compatible con luces LED alimentadas por CC.

Alternativas industriales a TRIAC Dimmer

El dimmer TRIAC ofrece una gran solución para sistemas regulables. Existen otros sistemas de control de la iluminación que van más allá de la regulación.

Calidad industrial Los controles de iluminación ofrecen funciones como control, patrones de iluminación y regulación por encima de simples reguladores TRIAC y reguladores PWM.

A continuación se enumeran dos de los sistemas de control de la iluminación más populares.

1. Control DALI

Interfaz digital de iluminación direccionable (DALI) es un protocolo digital que permite a un control de iluminación comunicarse directamente con cada luminaria.

DALI no es un método de regulación. DALI es un complejo sistema de control de la iluminación que atenúa las luces. DALI se utiliza para grandes aplicacionescomo la iluminación de estadios deportivos.

Más información sobre los controles de iluminación DALI.

2. Regulación DMX

Digital Multiplex, o DXM, es otra tecnología digital. norma de iluminación que permite una red de LED controlarse desde una ubicación central.

La iluminación DMX es un sistema fácil de usar que permite controlar a distancia el brillo, la potencia y el color de una fuente LED. DMX es adecuado para la iluminación de exteriores.

DALI y DMX utilizan métodos diferentes para ajustar la iluminación. Más información sobre las diferencias entre el control de iluminación DMX y DALI.

¿Cuál es la mejor solución de regulación para sus luces?

El principal factor que determina la elección del sistema de regulación es el espacio de trabajo. La iluminación de la mayoría de los espacios puede clasificarse en función de su tamaño y finalidad.

• Pequeño y sencillo
• Pequeño y complejo
• Grande y sencillo
• Grandes y complejos

El término "pequeño" se refiere al número de aparatos y al tipo de controles necesarios. Regular el brillo de todas las luces con 50% es una tarea fácil. Regular todas las luces al brillo 50% es una tarea sencilla.

Para soluciones pequeñas y sencillas, puede utilizar cualquier sistema de regulación de CA o CC.

Los reguladores TRIAC ofrecen la mejor solución de retroadaptación para los antiguos viviendas que necesitan luz regulable bombillas. Los reguladores DC PWM se pueden utilizar para controlar las luminarias con mayor precisión.

Para una iluminación grande y compleja, debe utilizar una solución industrial DALI o DMX.

Un sistema de control TRIAC LED es una buena opción si no está seguro de cuál es la mejor opción de regulación. Los sistemas de control TRIAC LED son compatibles con CA, fáciles de instalar y rentables. También tienen un diseño moderadamente flexible.

Conclusión

Los reguladores TRIAC pueden atenuar las luces de forma fiable y constante limitando el flujo de CA. Se puede utilizar un control TRIAC con diferentes interruptores de atenuación para mejorar el atenuador.

Una vez aprendidos los conceptos básicos, esta tecnología se convierte en una potente herramienta de iluminación.
